Проверка сетевой карты самой на себя

В один прекрасный день, чаще всего после грозы, включив компьютер Вы обнаруживаете, что не работает ни сеть, ни Интернет.
В трее возле часов вместо приятно мигающих компьютеров видите или . В первом случае беда не так велика - возможно завис или вышел со строя свич провайдера. Вашему компьютеру просто не назначается IP адрес.
Во втором, дело похуже, компьютер не реагирует на подключенный сетевой кабель. Здесь могут быть три причины: неисправность оборудования провайдера, обрыв сетевого кабеля и неисправность сетевой карты.
Вот на этом последнем мы и остановимся. В этом случае так же не светится контрольный светодиод на сетевой карте. В случае если у вас две сетевых карты: встроенная и внешняя, можно попробовать переключить кабель на вторую карту. Если светодиод на второй карте засветится и получите хотя бы ограниченное соединение то можно с уверенностью сказать, что ваша первая карта вышла со строя.

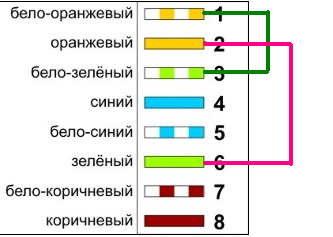

Но, что делать если у вас только одна сетевая карта? В этом случае поможет простейший переходник, коммутирующий вход карты на выход. Для этого потребуется стандартный сетевой разъем RJ-45 у которого будут закроссированы цепи, как показано на рисунке. Можно просто взять кусочек сетевого кабеля с разъемом и соединить соответствующие проводники, оставив остальные незадействованными.

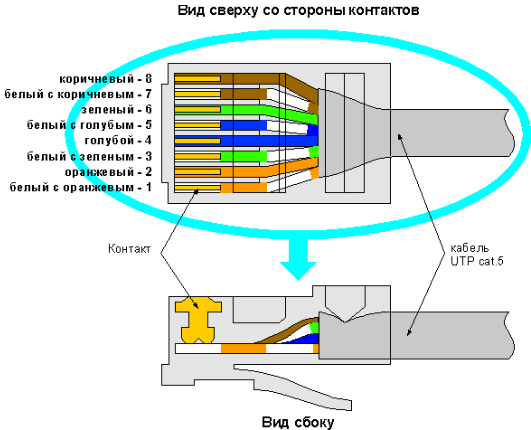

Если у вас нет обжимного инструмента, то попробуйте обжать разъем RJ-45 тонкой отверткой. Поочередно утапливая контакты (1) 8шт. в корпус, а также фиксатор провода (3). Подложите что-нибудь под разъем, чтобы не сломать фиксатор (2). Это не очень надежый способ монтажа, но вполне применимый.

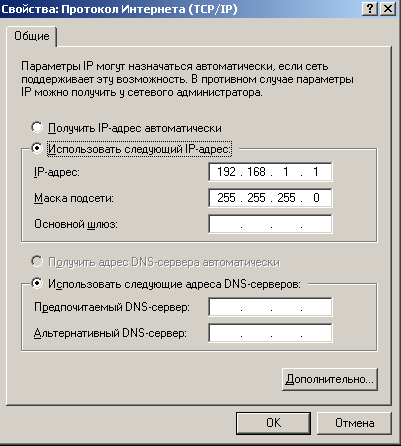

Теперь настраиваем фиксированный IP адрес и проверяем работу

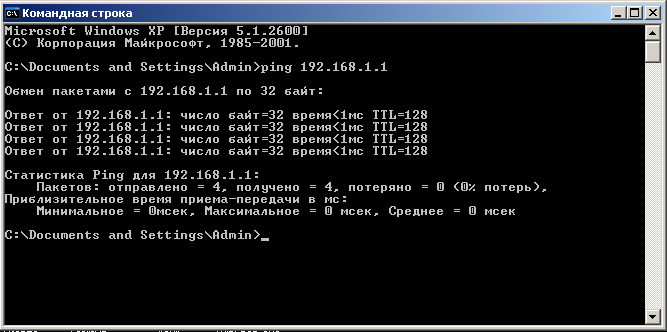

Вставляем вместо основного кабеля наш переходник. При исправной сетевой карте должен загореться на ней контрольный светодиод. Пробуем пинговать из командной строки.

С большой долей вероятности можно сделать заключение, что сетевая карта исправна.
Принцип проверки, описанный для Windows XP, справедлив и для Windows 7, 8, 10, хотя там это менее наглядно.

Полностью, без внешней сети, на 100% удостовериться в работоспособности сетевой карты можно, соединив испытываемый компьютер с другим компьютером или ноутбуком с помощью кроссоверного кабеля, настроив сеть "comp - comp" и обменявшись файлами.
